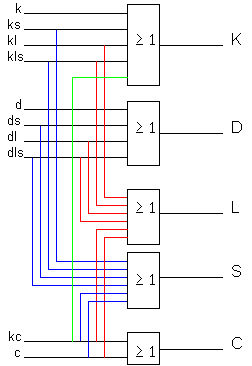

Remarque : Ceci suffisait. L'annulation utilisant le même poussoir pds nécessite le traitement d'un front montant (car l'appui de pds est nécessairement plus long que le traitement de cette information). Il y a diverses solutions (la bascule JK par exemple),mais j'ai pris en compte les différentes propositions.
Le Grafcet n'était pas trop dur : vous devriez y arriver seul. Attention, ce n'est pas parce qu'à cette session le Grafcet était facile que ce sera toujours le cas (loin de là).
Question C1) 63.50 (127 unités)
Question C2) il faut au moins que le 3ème bit soit à 1 (au moins 0000100)
Question C3) 252 (décimal) = FC (hexa) et 11111100 (en binaire). En additionnant (sur 8 bits) 252 décimal à un autre nombre, si celui-ci vaut 4 ou plus, on dépasse la capacité de 8 bits. Le résultat (si on ignore le 9è bit) donne la somme à rendre
Question C4) Dès qu'au moins le 4è bit vaut 1 on dépasse la somme. Sinon, 8 cas sont possibles pour les 3 derniers bits. Et si vous faisiez un tableau de Karnaugh ?
