Durée : 2h. Documents autorisés.
1) simplifiez les équations suivantes :
2) trouvez l'inverse de la fonction suivante :
3) à l'aide de portes ET, OU et inverseurs, tracez le schéma réalisant la fonction suivante :
4) tracez le Grafcet correspondant au cahier des charges suivant :

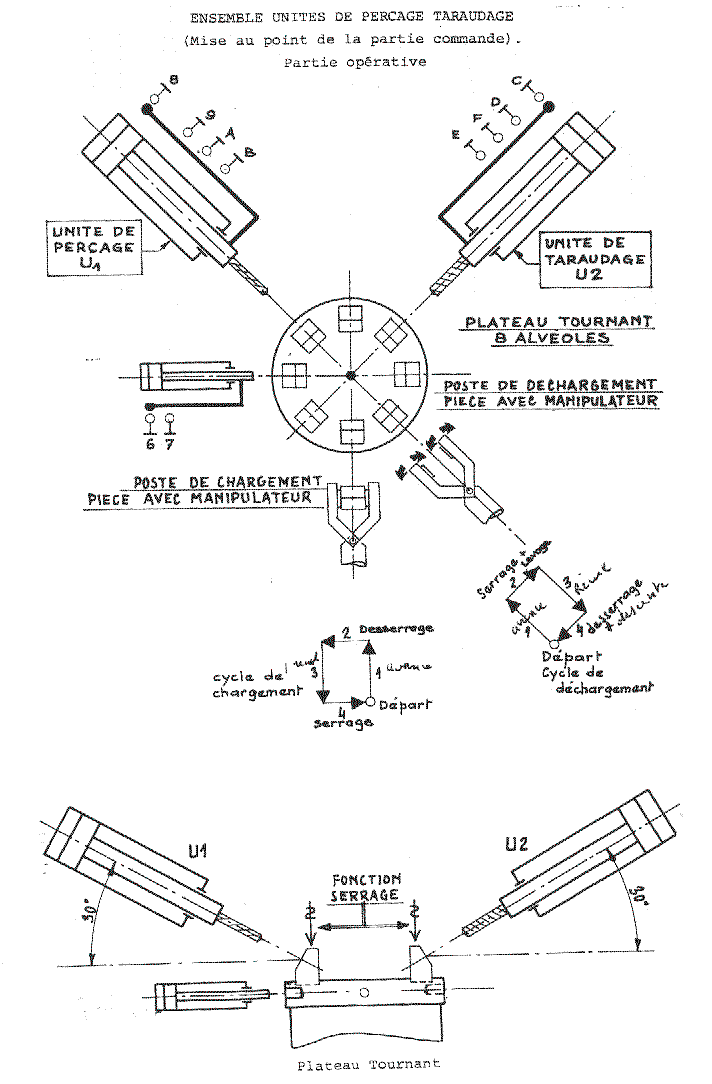

une unité de perçage et taraudage est composée :
Il y a toujours 8 pièces sur le plateau (même à l'initialisation). Si l'interrupteur "marche" est en route, le cycle démarre (les 4 opérations se font en même temps). Deux interrupteurs "D1" et "D1" auront été préalablement positionnés par l'opérateur, indiquant s'il faut effectuer un débourrage sur U1 et U2. Puis le plateau est tourné d'un huitième de tour et un nouveau cycle peut commencer. Pour cette question, le cahier des charges est relativement flou, vous pouvez faire toutes les hypothèses qui vous arrangent à condition de les spécifier, et qu'elles ne contredisent pas le sujet ni le bon sens (en particulier pour le choix des capteurs).
5) si vous en avez le temps, et uniquement dans ce cas, expliquez comment on pourrait se débrouiller pour que la machine soit vidée automatiquement le soir (à condition bien évidemment que l'opérateur ait appuyé sur un bouton "arrêt" 8 opérations plus tôt) , et que le matin la machine se remplisse là aussi automatiquement.
La figure provient de l'ouvrage "les automatismes par la logique programmée" par M. Fray et C Hazard (1983)
pour retourner au sommaire des sujets d'examen, cliquez ici
Patrick TRAU, ULP - IPST septembre 2000
