La "valise"
Nous disposons de 10 postes identiques. Chaque poste est composé d'un PC et d'une "valise", comportant un automate S7-300, ses modules d'E/S, et une console de simultation (avec contacteurs, voyants...). Ils sont tous reliés en réseau, à la fois PROFIBUS et Ethernet.
La "valise"

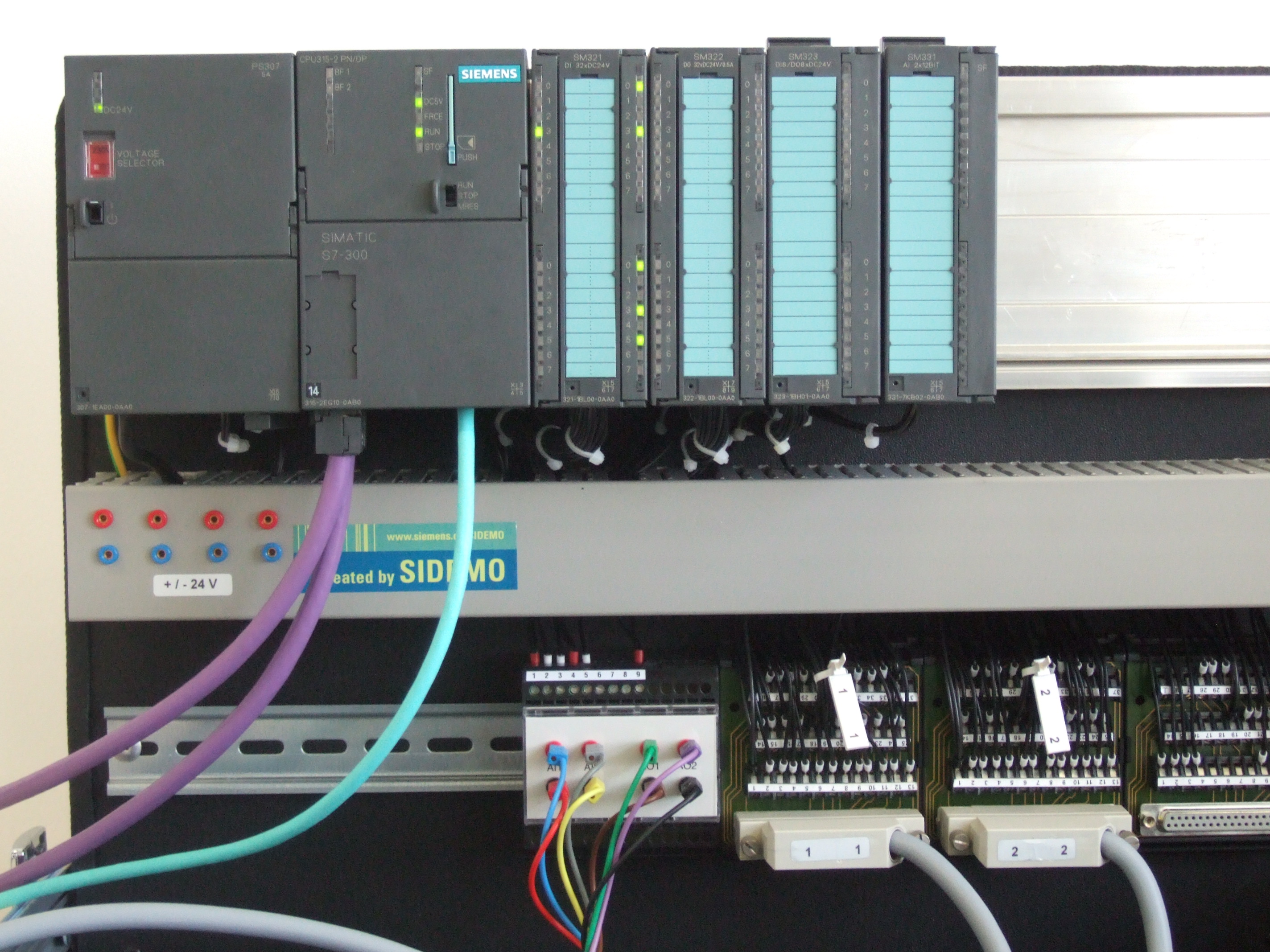

l'automate et ses E/S, sur son rack"
autre vue
zoom sur l'automate
Un CPU400 est également disponible, nous nous servons en particulier pour commander des ES déportées (soit modules spécifiques, soit les automates 300 configurés en esclaves DP)

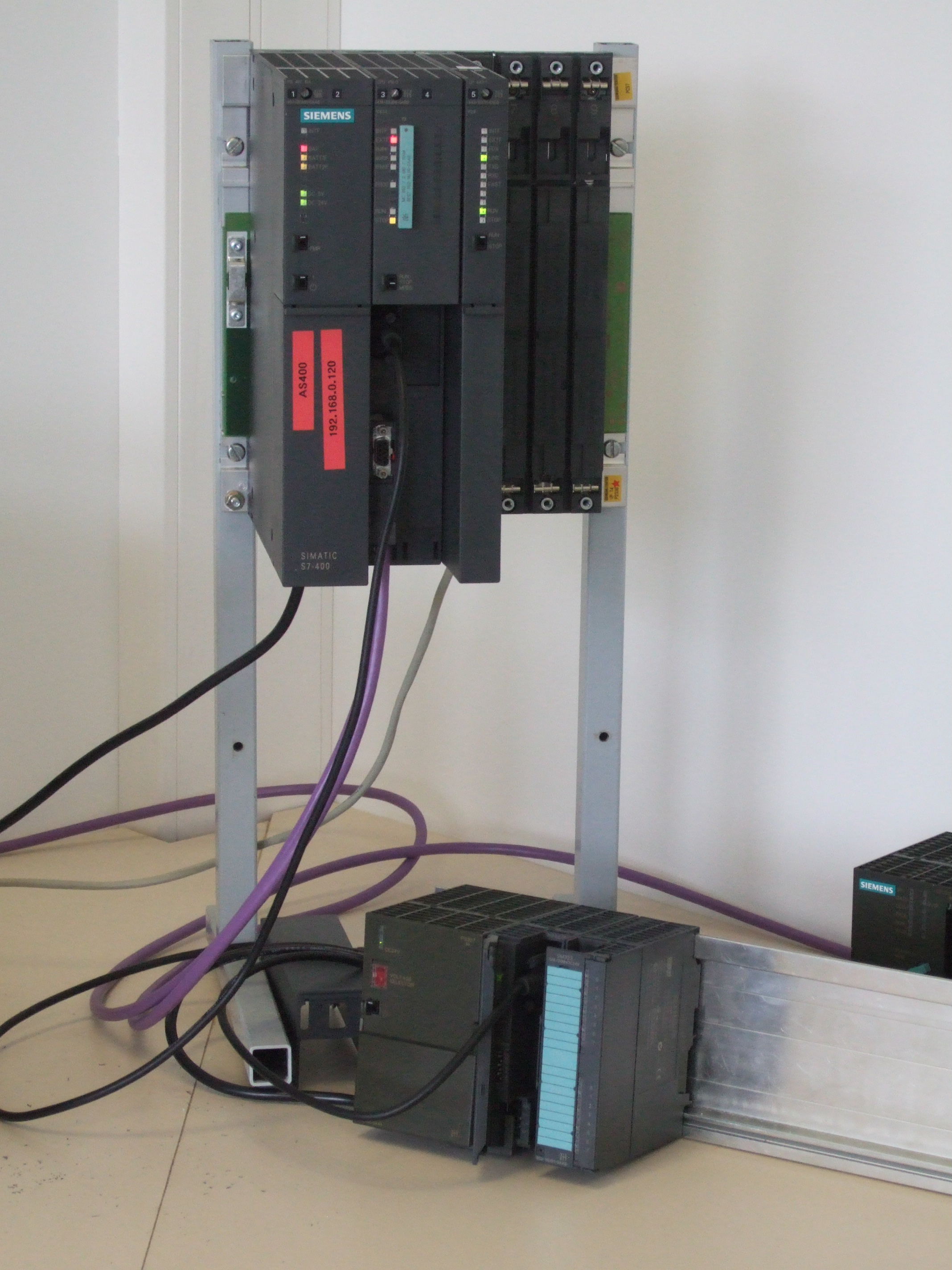

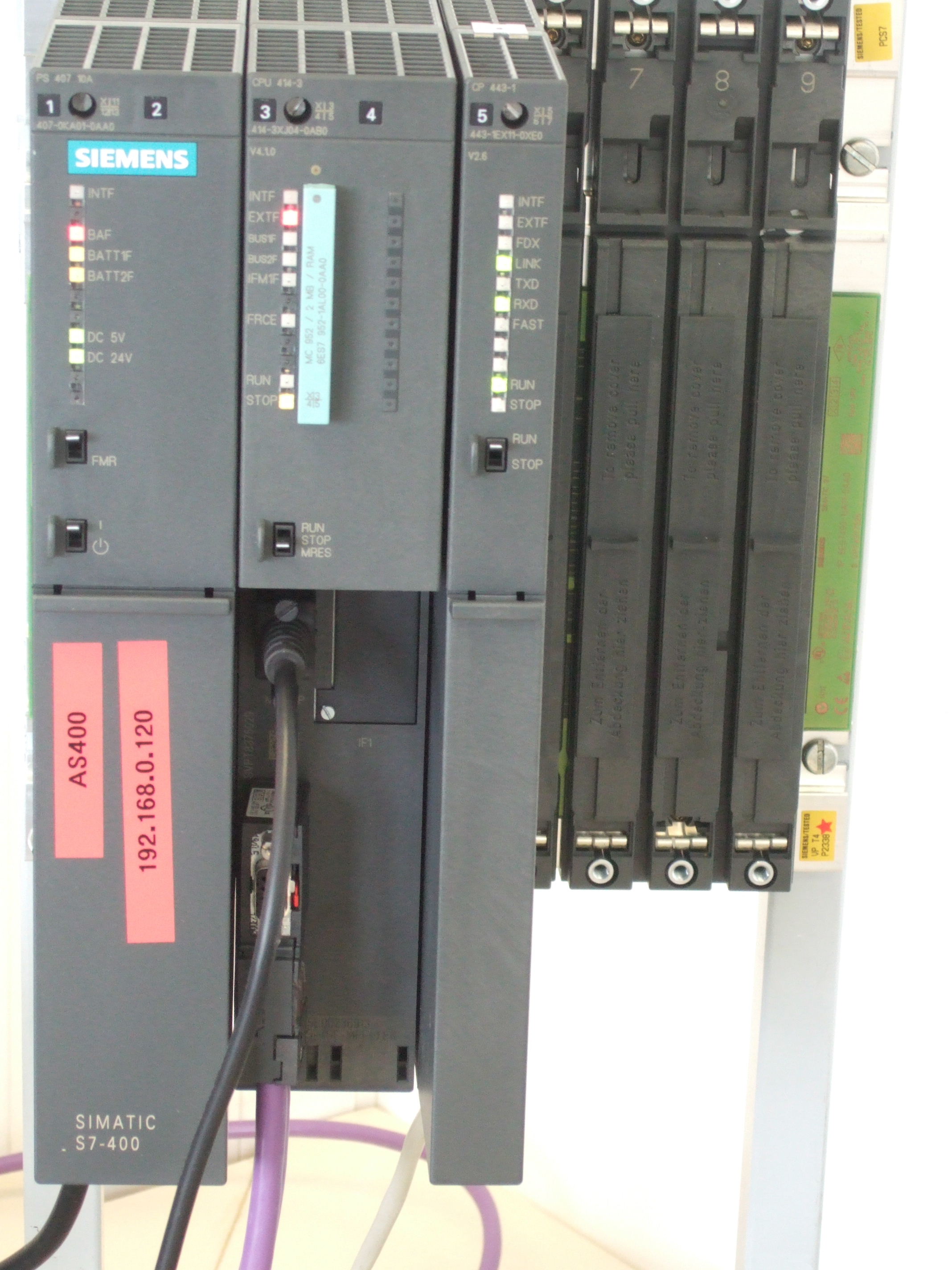

le CPU414, avec un module ES200M déporté
l'API vu de plus près
autre module ET200
Nous disposons de différentes parties opératives nous permettant de mieux appréhender certains problèmes. Ce ne sont néanmoins que des maquettes. Nous avons deux maquettes de feux tricolores, que l'on peut déplacer d'un automate à l'autre.
les feux de circulation

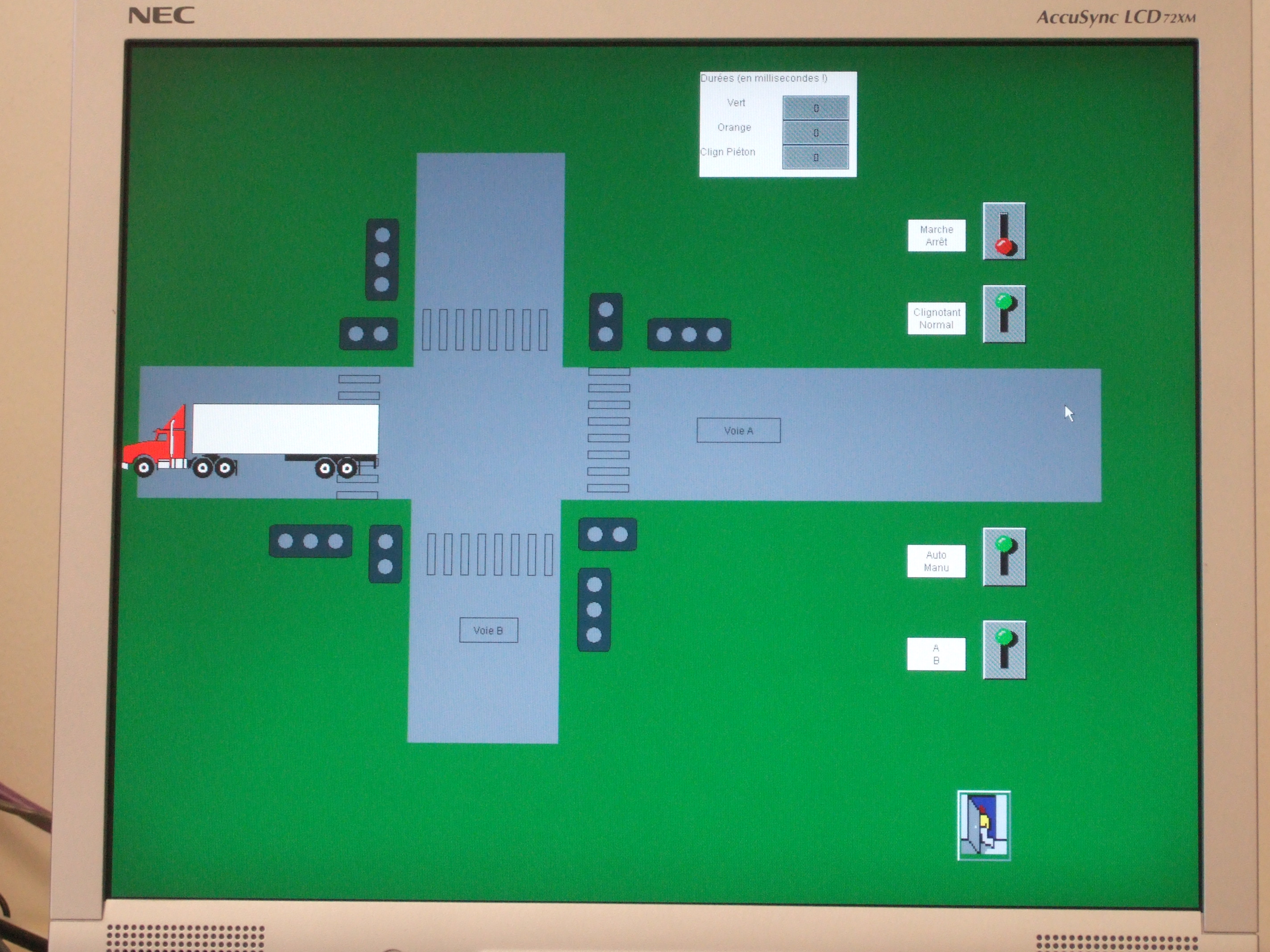

mise en oeuvre de la supervision
Nous disposons également d'un poste de trempage (avec deux chariots, et possibilité de colision). Nous le laissons à demeure sur un des automates, mais tous les PC de la salle peuvent transférer leur programme sur cet automate via le réseau (mais un seul à la fois).

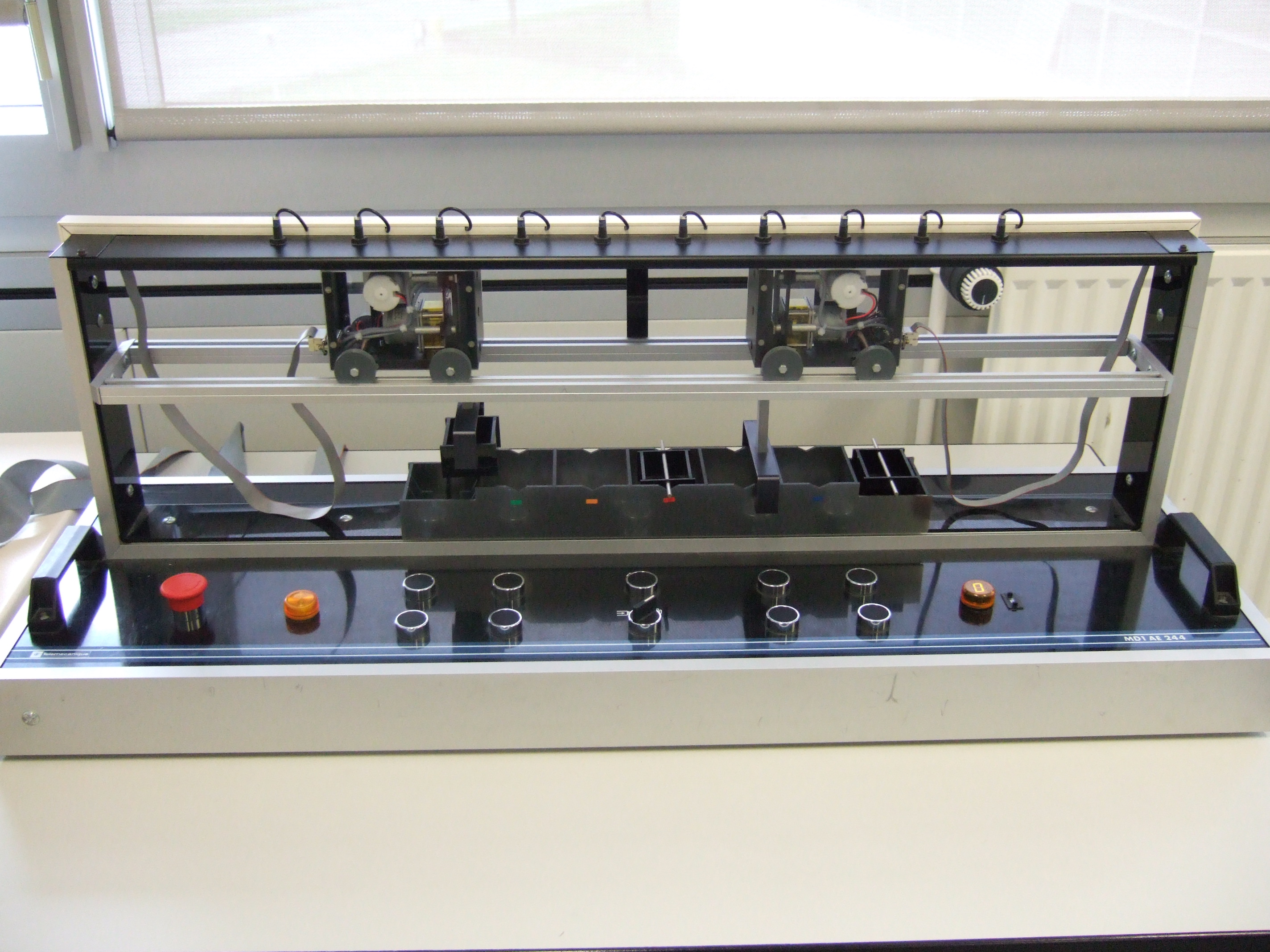

le poste complet

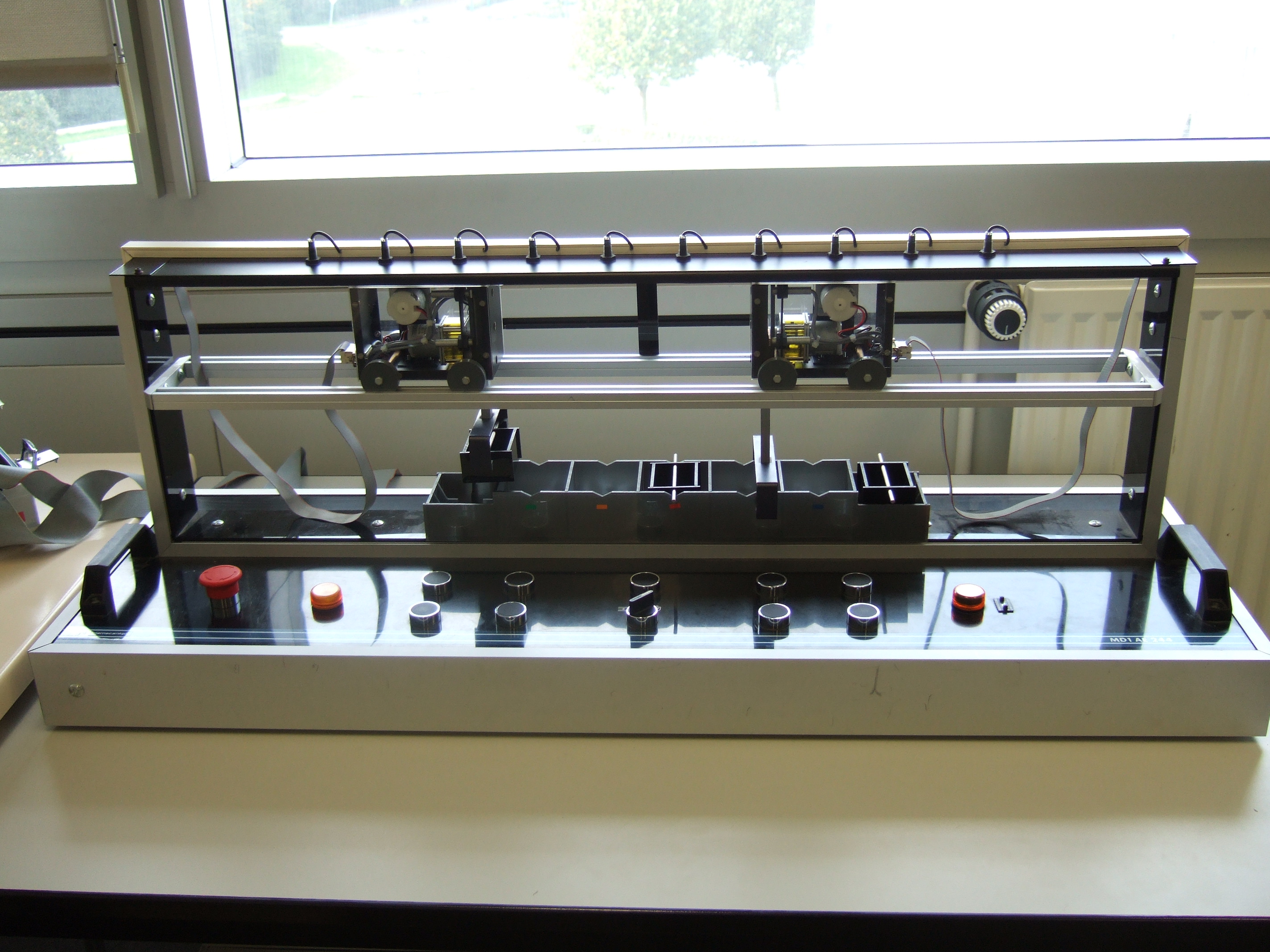

Lle trempage seul
autre vue

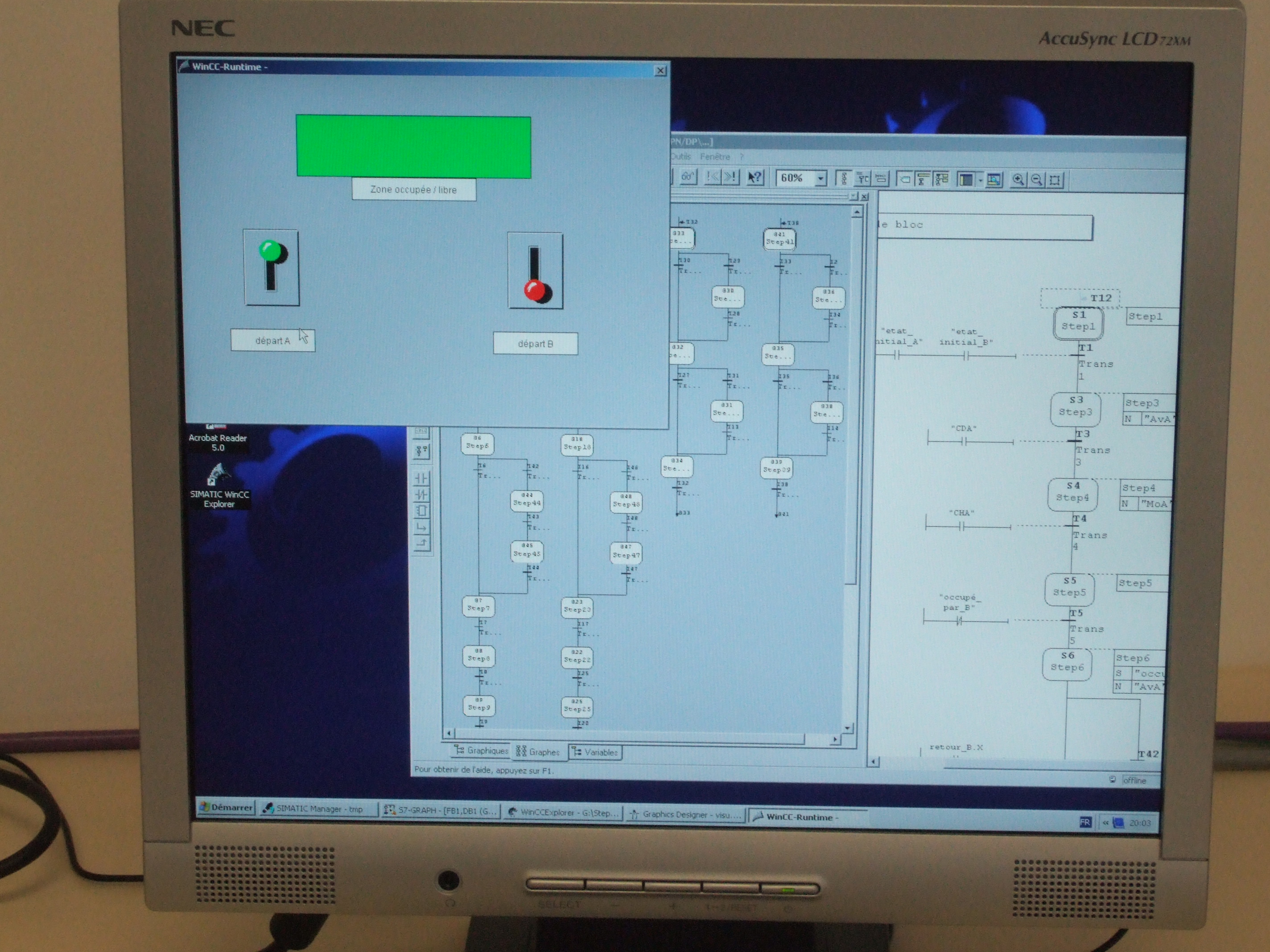

vue d'une supervision WinCC
nous disposons également d'un poste de transfert, mais il nécessite une alimentation pneumatique, dont nous ne disposons pas actuellement (du moins pour un usage avec des étudiants)
vue générale

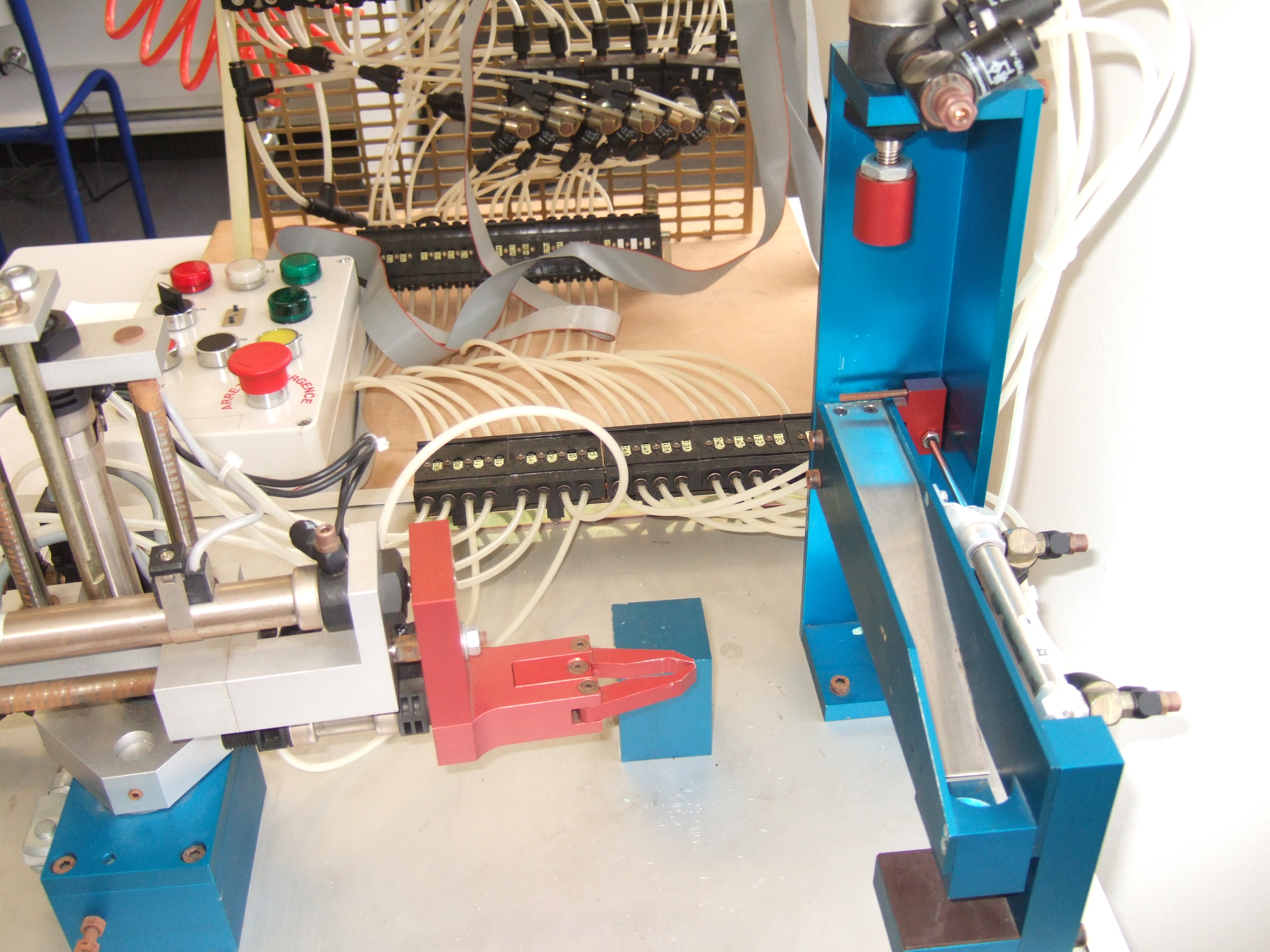

la partie opérative (pince, vérin d'emboutissage)
l'interface
le boitier de commande
la "mini-usine", réalisée il y a de nombreuses années par des élèves de TPS, est utilisée en projets (et est actuellement en partie utilisable).

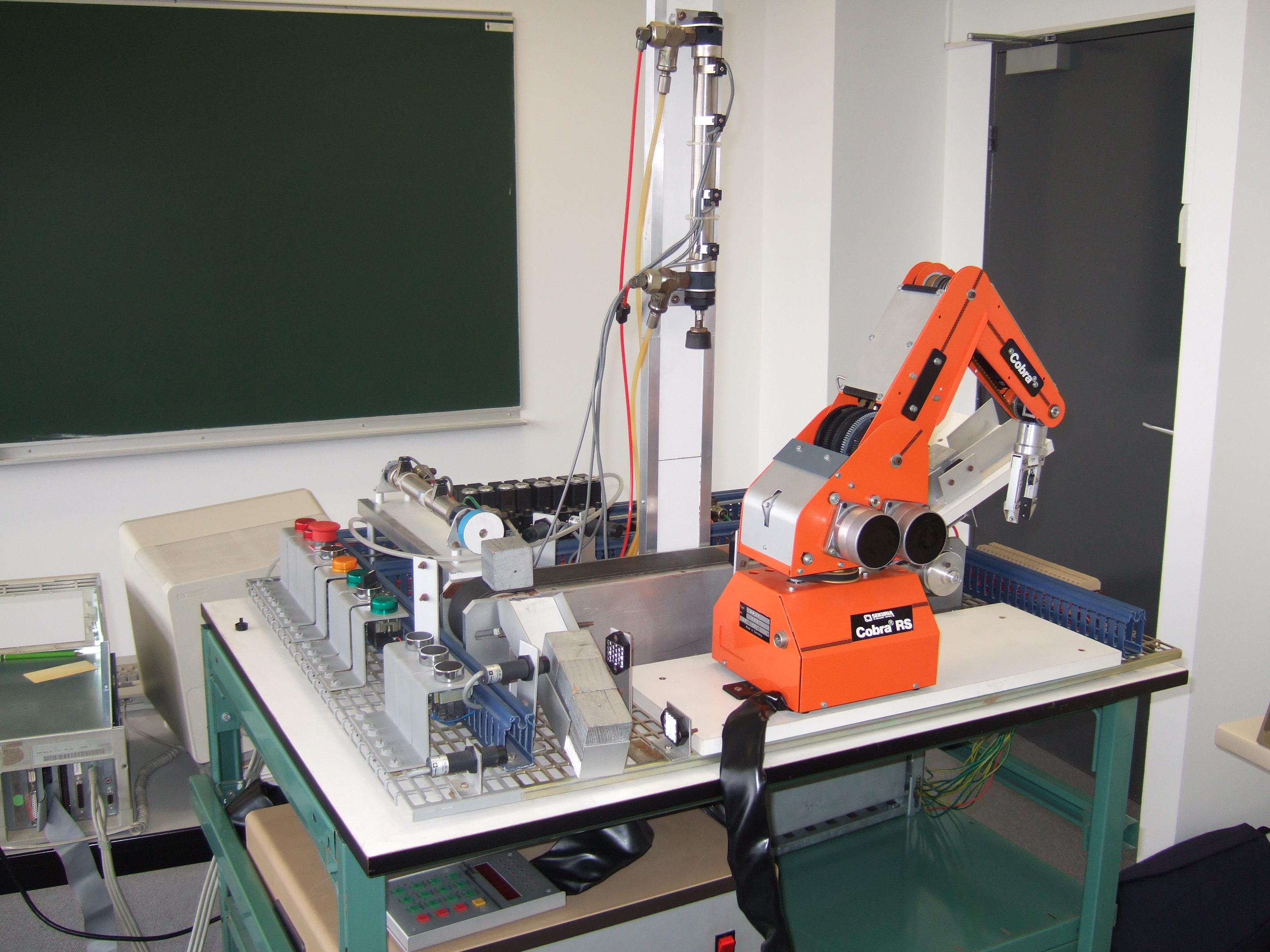

la "mini-usine"

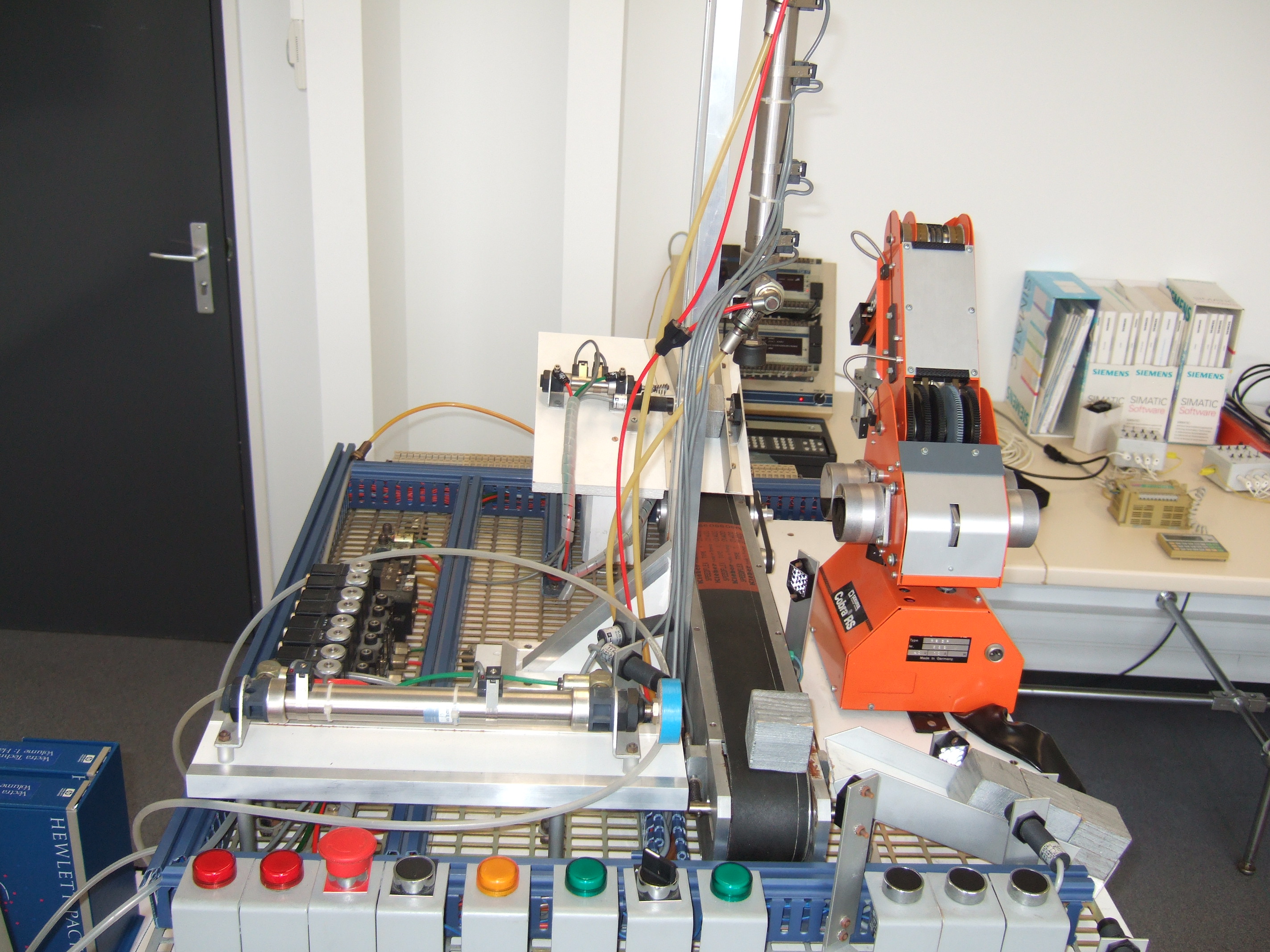

vue 2
vue 3
